functional testing
Project Case
随着汽车行业向智能化、电气化方向的飞速发展 ，汽车前大灯作为保障行车安全与提升车辆外观科技感的关键部件 ，其驱动板的性能可靠性至关重要。本测试方案以功能强大、灵活性高的 LabView 作为核心控制平台 ，旨在构建一套全面、精准的 PTI 汽车前大灯驱动板功能测试体系。
Automatic learning of network code
在测试流程启动前 ，用户点击新建操作 ，即可在操作界面编辑产品名称、型号以及测试数据保存路径等关键参数 ，且这些参数一经设定将永久保存。当进入测试环节 ，将待测电路板放置于压台上 ，随后点击气缸下压 ，待下压至指定位置 ，点击学习按键。稍作等待 ，程序便能借助硬件精准读取待测电路板独有的网络代码 ，自此 PTI100 便依据该代码与待测板型号建立一一映射关系。依托这一关联 ，系统不仅可实现对电路板任意两点间电压的检测功能 ，后续软件还能依据所读取的网络代码自动开展开短路以及电压测试等一系列相关测试 ，并将测试过程中产生的有关信息按照既定格式生成于对应报表之中 ，极大地方便了查询追溯 ，为产品质量把控提供有力的数据支撑。

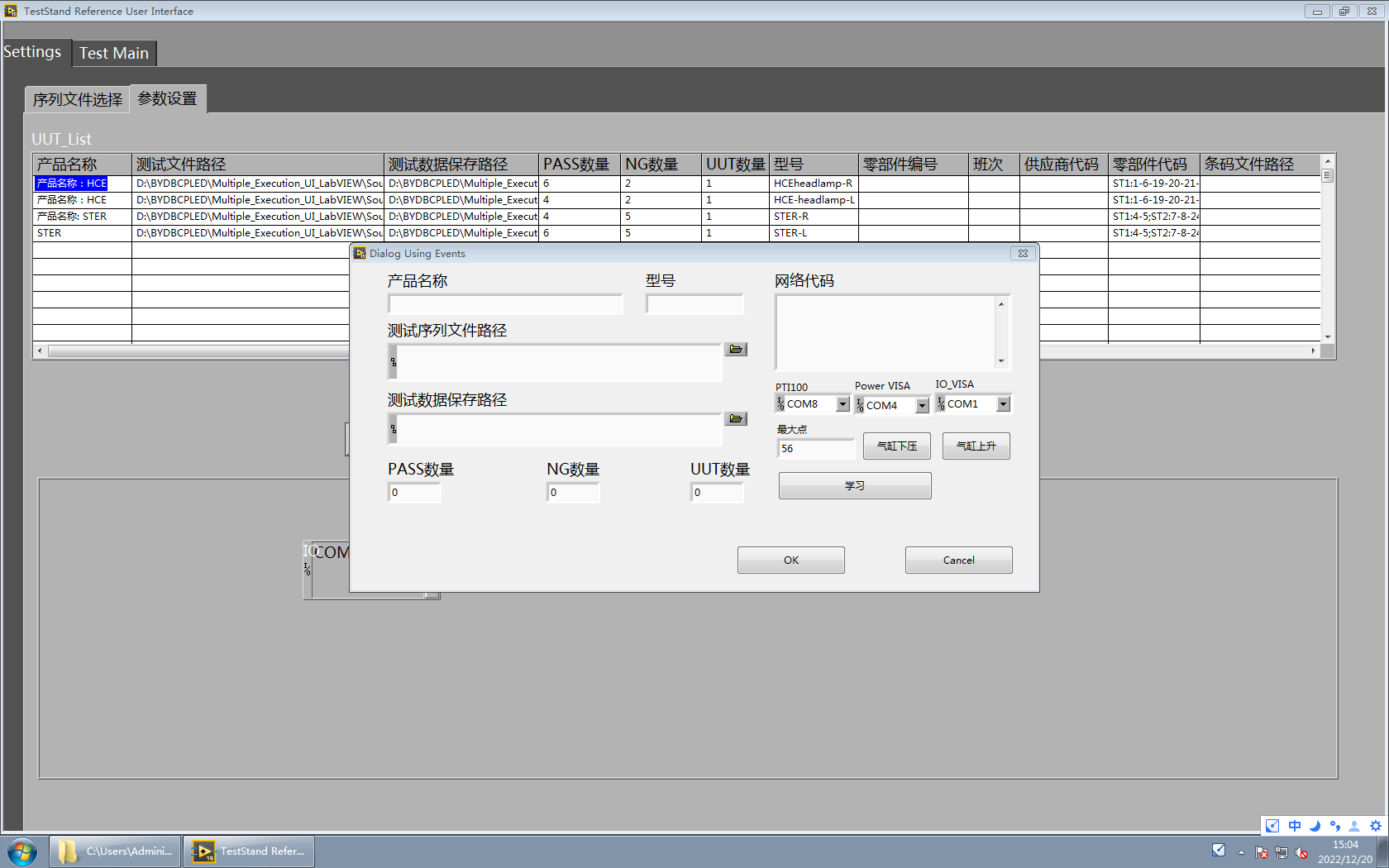

编辑产品名称、型号以及测试数据保存路径等关键参数

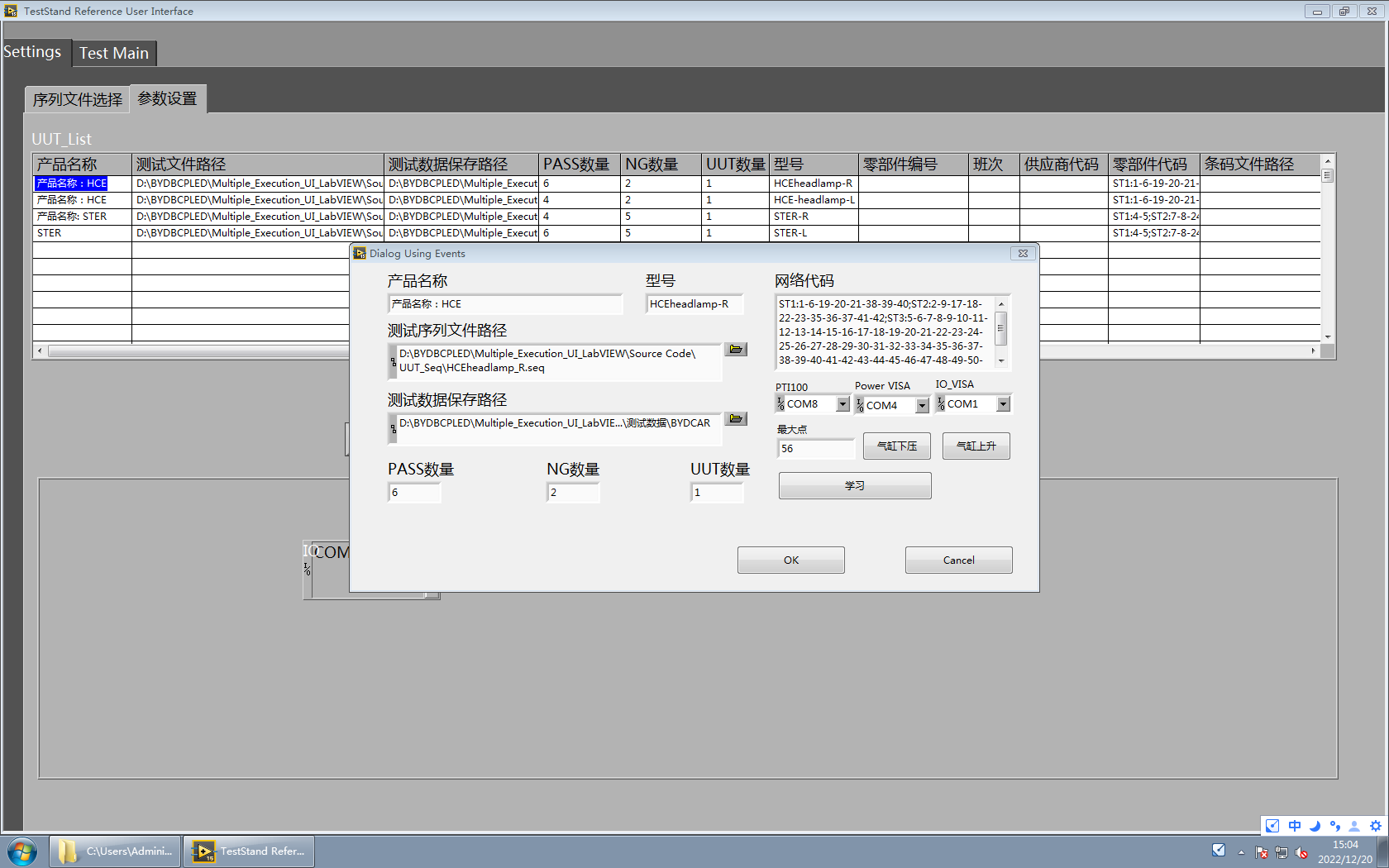

程序借助硬件精准读取待测电路板独有的网络代码
治具共用
Pass/Fail测试功能
项目中左右两块电路板在外形上完全一致 ，仅颜色不一样 ，通过增加颜色传感器 ，根据预设好的颜色对应左右板 ，与程序比对看是否有误选程序的操作发生 ，结合Pass/Fail测试动作 ，实现治具共用 ，且有效防止操作人员误选。
如图 ，新建一个测试动作 ，导入子VI ，在R/L选框处选择True即可 ，即当接收到硬件端传来的True信号后视为此项测试通过。
PTI100测试系统中有相关的电压测量？ ，通过特定的电路连接和测量算法 ，在需要量测的所有负载中逐一量测。测量过程中 ，系统会根据预先设定的程序和参数 ，自动控制测量的范围、精度和采样频率等 ，以确保测量结果的准确性和可靠性。
测试通过 ，界面显示passed ，绿灯亮 ，电磁阀自动上升。测试不通过 ，界面显示failed ，红灯亮 ，警报响 ，按压up键上升电磁阀 ，警报取消。测试中会自动生成各个检测项目的数据报表 ，包括实际测试值 ，设定的上下限 ，是否合格的标志等。报表可点击数据面板查看 ，亦可在提前预设的文件夹中打开。
